Pour toute commande, une notice de montage vous est fournie.
Toutes nos pièces de pompes sont fabriquées par des entreprises artisanales, en Normandie, à l’exception des tuyaux de cuivre.
QUESTIONS-REPONSES
Le principe de fonctionnement de la pompe à chapelet est d’élever une colonne d’eau dans un tuyau, grâce à des tampons de caoutchouc de même diamètre que l’intérieur du tuyau. Ceux-ci sont entrainés par une chaîne qui est elle-même actionnée par une manivelle. Le débit d’une pompe à chapelet dépend du diamètre du tuyau et de la vitesse de rotation de la chaîne.
Le débit est de :
- 3000L/heure pour un tuyau de 35 mm de diamètre
- 4000 L/heure pour un tuyau de 40 mm de diamètre
- 6000L/h pour un tuyau de 50 mm de diamètre
Toutes les pompes à chapelets, ou à chaîne, peuvent être réparées. Pour cela il convient d’identifier le problème :
Absence de chaîne – Chaîne bloquée – Absence de tuyau – Etc.
Le principe de fonctionnement de toutes les pompes à chapelets est le même, il s’agit de faire remonter une colonne d’eau dans le tuyau depuis le fond du puits ou de la citerne.
Les pièces que nous vendons pour la réparation des pompes à chapelets peuvent être adaptées à la plupart des pompes.
La chaîne d’une pompe est fortement sollicitée, elle finit donc par s’user, en plus de s’oxyder.
Votre chaîne a disparu ou peut être tombée au fond du puits. Il est important de vérifier ce point avant d’installer une nouvelle chaine.
Pour toute commande de chaine, nous vous fournissons une notice et des astuces de montage détaillés et restons à votre disposition pour des conseils.
2 possibilités :
- La chaîne est trop longue, il s’est formé un nœud dans la lanterne en pied de tuyau.
- La lanterne est usée et ouverte en « trou de serrure ».
Les solutions sont les suivantes : il faut démonter le tuyau pour vérifier l’état de la lanterne ou débloquer la chaîne nouée. Puis remonter et régler la chaîne à la bonne longueur. Une chaine nouée est une chaîne trop longue.
Les tampons en caoutchouc sont usés ou manquants, il faut les remplacer.
Pour cela, mesurer le diamètre intérieur du tuyau. Les dimensions de tampons disponibles sont :
35 – 40 -45 -50 mm
Vérifier également si le tuyau n’est pas troué.
La longueur de chaîne pour un fonctionnement optimal de la pompe est :
Longueur du tuyau x2 + 30cm (pour le retour au fond du puits) + longueur de la boucle au-dessus de la poulie.
Autre méthode (moins précise) : mesurer la profondeur complète du puits ou de la citerne jusqu’à l’axe de la poulie X2
La chaîne doit comporter au minimum 6 tampons. Nos chaînes sont assemblées avec 1 tampon tous les 1m40.
Pour une chaîne inférieure à 8m40 :
∗ Entre 4m20 et 5m50 : ajoutez 3 kits tampons
∗ Entre 5m60 et 6m90 : ajoutez 2 kits tampons
∗ Entre 7m00 et 8m40 : ajoutez 1 kit tampons
Le diamètre des tampons doit être le même que le diamètre intérieur du tuyau.
En cas de doute, contactez-nous pour le calcul du nombre de tampons.
Plan de montage d’une pompe ouverte. En cas pompe à cloche, le montage est différent. Contactez-nous.
La longueur du tuyau est égale à la profondeur du puits en partant du dessous du déversoir de la pompe (où est fixé le tuyau).
Bride sous la pompe :
- En cas de pompe ouverte : sous la cuvette ou sous le pied, voir si l’ancienne contre-bride est existante, prendre ses dimensions et choisir dans notre catalogue. En cas d’absence de la contre-bride, mesurer le diamètre du trou sous la cuvette + le nombre de trous pour les boulons de fixation. En cas de doute, contactez-nous en joignant croquis/photos. Pour des modèles spéciaux, nous fabriquons sur-mesure.
- En cas de pompe à cloche (ou fermée) : selon les modèles, certaines pompes comportent des contre-brides, d’autres non. La fixation se fait alors par 2 demi-couronnes en acier à l’intérieur du pied de la pompe. C’est le cas des pompes Sauzay.
Bride lanterne et tuyau : utilisation de notre bride standard pour assembler plusieurs tuyaux ou pour assembler le tuyau avec nos lanternes (BRI040 – BRO045 – BRI050).
- Vérifier le bon fonctionnement général de la pompe.
- Vérifier l’état du tuyau.
- Mesurer le diamètre intérieur du tuyau.
- Mesurer la longueur de la chaîne.
- Le diamètre des tampons doit être le même que le diamètre intérieur du tuyau.
- Assurez-vous que la lanterne (ou l’entonnoir) est bien présente et en bon état au bout du tuyau.
Pour vous aider à préparer votre commande, nous vous invitons à consulter les catalogues de pièces en haut de page.
Accédez à la boutique en ligne en suivant ce lien : https://www.constructions-dantan.fr/product-category/pompes_a_chapelets/
Nous nous chargeons ensuite de tout !
Nous fournissons des fiches de montages et d’entretien avec les commandes.
Toutes les solutions sont possibles : vous pouvez faire expédier les pièces à votre domicile, elles seront livrées par un transporteur. Le coût de livraison est calculé dans votre panier dans le cadre de la boutique en ligne. Néanmoins, pour certaines pièces comme les tuyaux, il est indispensable que vous nous contactiez par mail – gmarelle@constructions-dantan.fr – car la commande en ligne n’est pas possible. En revanche la livraison est tout à fait possible.
Vous pouvez aussi, si vous le souhaitez, venir chercher vos pièces sur place, en prenant rendez-vous au préalable.
Enfin, si vous n’avez pas la possibilité de réaliser vous même la remise en état de votre pompe, nous pouvons nous déplacer dans un rayon de 250km (Normandie et régions voisines), moyennant des frais de déplacement.
NOS SERVICES : RÉPARATION DE POMPE
Fourniture et pose de pompes anciennes

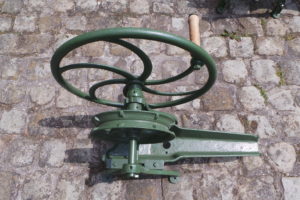

Toutes ont été remises à neuf, les pièces usées changées ou refaites en fonderie, elles sont repeintes.
Nous posons des pompes en état de fonctionnement, à installer sur margelle ou sur pied.
Remise en état de pompes :
Nous réparons et remettons en service votre pompe à chaîne, quelle que soit la marque avec des pièces neuves fabriquées en France.
NOS REALISATIONS - POSE ET RESTAURATION DE POMPES
PETITE HISTOIRE DES POMPES A CHAPELETS
Le principe de fonctionnement de la pompe à chapelet est d’élever une colonne d’eau dans un tuyau, grâce à des tampons de caoutchouc de même
diamètre que l’intérieur du tuyau. Ceux-ci sont entrainés par une chaîne qui est elle-même actionnée par une manivelle. La capacité d’une pompe à chapelet
est fonction du diamètre de la gaine et de la vitesse de rotation de la chaîne.
Le débit est de 4000 L / heure pour un tuyau de 40 mm de diamètre.
Elle est aussi appelée pompe à chaîne ou pompe à godets. En Normandie le principal fabricant de pompes était l’entreprise Paul Lequeu, située à Louviers, dans l’Eure.
Il a existé d’autres fabricants, dans toute la France. Parmi les plus répandus : Sauzay Frères à Autun, Delacroix à Jargeau, Gillet à Castres, Bruel à Moulin, etc.
